发那科系统专用手轮XWGP–ETS-FANUC

无线电子手轮是用于数控机床手动引导、定位、对刀等操作。この製品は無線伝送技術を使用しています，従来のスプリングワイヤー接続を排除，ケーブルに起因する機器の故障を軽減，ケーブルの引きずりを解消，粘上油污等缺点，操作がさらに便利になりました。该型号无线电子手轮是发那科系统专用手轮，通过IO-LINK协议实现发那科系统坐标实时在手轮屏幕显示，并且通过IO-LINK协议，直接把轴选、倍率、按钮信号接入系统，减少接线。

1.433MHzワイヤレス通信技術を採用します，無線操作距離40メートル；

2.自動周波数ホッピング機能付き，32セットのワイヤレスリモートコントロールを同時に使用する，お互いに影響を与えない；

3.支持急停按钮，开关量IO信号输出，通过IO接线和系统连接；

4.支持4个自定义按钮，开关量IO信号，通过IO-LINK协议输出信号给系统；

5.支持快捷移动按钮+和按钮-，按住按钮可以代替摇手轮移动机器；

6.支持6轴控制，开关量IO信号，通过IO-LINK协议输出信号给系统；

7.支持3档倍率控制，开关量IO信号，通过IO-LINK协议输出信号给系统；

8.支持使能按钮功能，通过IO接线和系统连接，同时控制编码器使能；

9.支持脉冲编码器，100脉冲/圈，通过输出AB编码信号接入系统MPG 手轮接口；

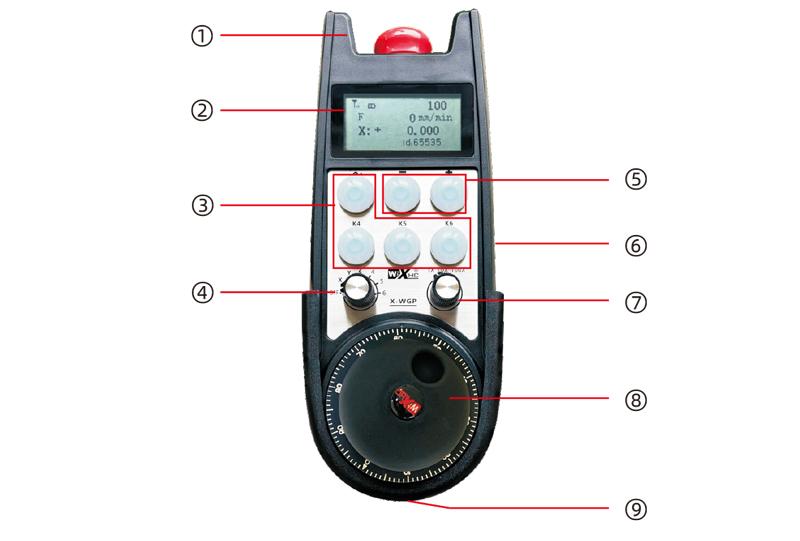

コメント：

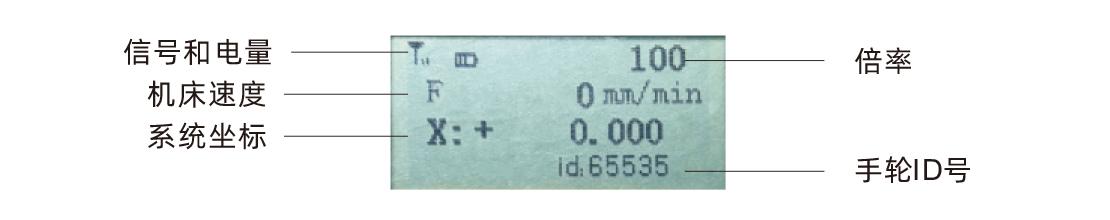

②屏幕显示：

③自定义按钮：

4个自定义按钮，每个按钮对应接收器上一个IO输出点，通过IO-LINK与系统连接。一般把~按钮设置为高速按钮。

④轴选开关：

切换轴选开关可以切换手轮控制的移动轴。

⑤快捷按钮：

按下快捷按钮+，机器正向移动，按下快捷按钮-，机器负向移动，可以代替摇手轮移动机器。

⑥使能按钮：

按住两侧任意一个使能按钮，摇动脉冲编码器才有效。 并且接收器上的2组使能IO输出导通，松开使能按钮，使能IO输出断开。

⑦倍率开关：

切换倍率开关可以切换手轮控制的倍率。

⑧脉冲编码器：

按住使能按钮，摇动脉冲编码器，发出脉冲信号，控制机器轴移动。

⑨电源开关：

手轮开机按钮。

产品安装步骤：

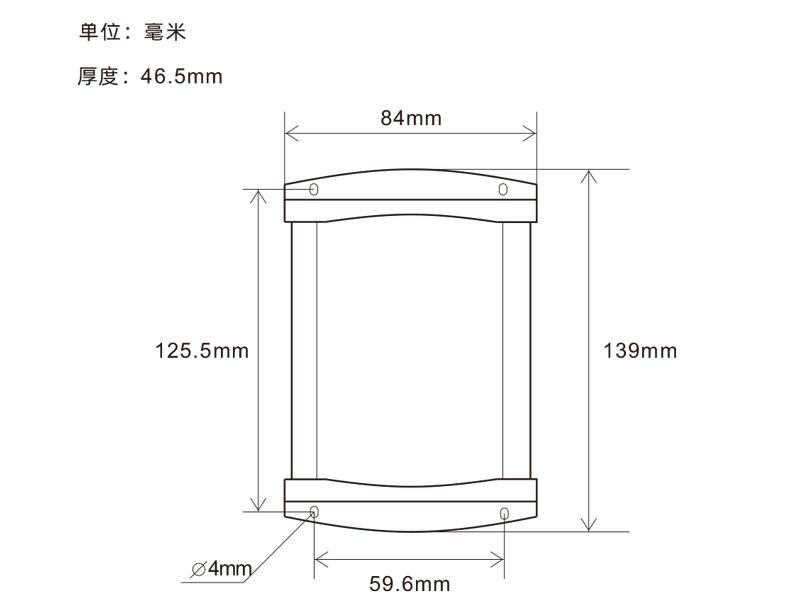

1.将接收器通过背面的卡扣安装在电柜里，或者通过接收器四个角的螺丝孔将其安装在电柜里。

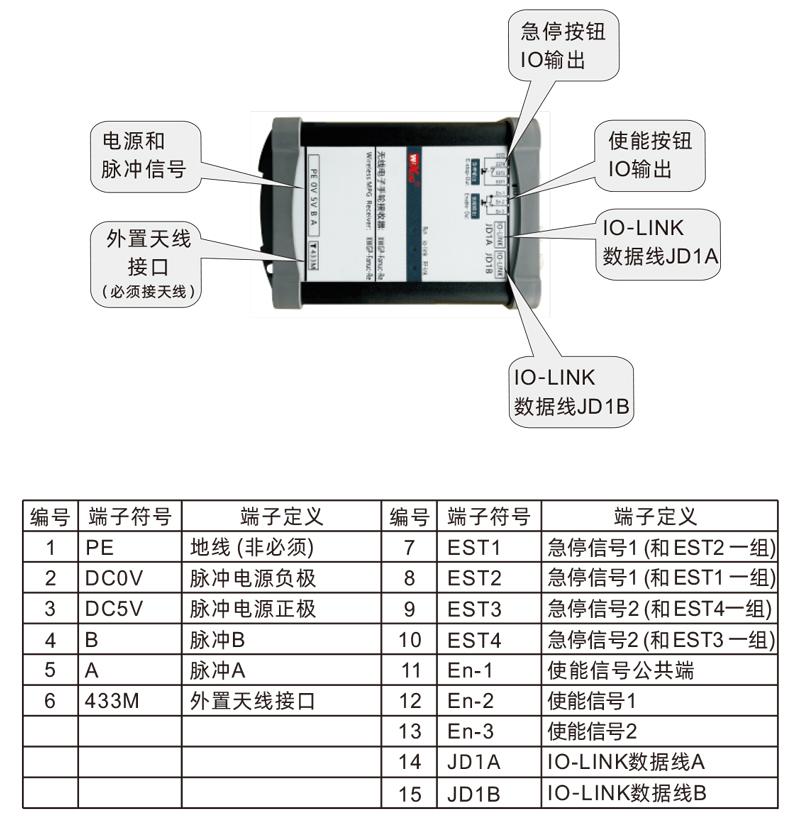

2.参考我们的接收器接线图，对照你的现场设备，将设备通过线缆和接收器连接。

3.接收器固定好后，必须将接收器配备的天线接好，并且将天线外端安装或者放置在电柜外部，建议放在电柜顶部信号效果最好，禁止将天线不接，或者将天线放在电柜内部，可能会导致信号无法使用。

4.最后打开手轮电源开关，就可以进行手轮遥控机器操作了。

1.请在常温常压，干燥的环境下使用，延长使用寿命；

2.请避免淋雨、水泡等异常环境使用，延长使用寿命；

3.请保持手轮外观清洁，延长使用寿命；

4.请避免挤压、摔落、磕碰等，防止手轮内部精密配件损坏或产生精度误差；

5.长时间不使用，请将手轮存储在干净并且安全的地方；

6.存储和运输时应注意防潮防震。

1.请使用人员使用前详细阅读使用说明，禁止非专业人员操作；

2.电量过低时请及时充电，避免电量不足导致手轮无法操作而发生错误；

3.如需维修，请联系厂家，如果因为自行维修导致的损坏，厂家将不提供质保。
